　　今天我們來簡單地說一下數控雕刻機自動換刀的原理，大家都知道，自動換刀系統是指實現零件工序之間連續加工的換刀要求的加工裝置。自動換刀系統主要是由刀庫和換刀裝置組成，其中，應用最為廣泛的自動換刀方式主要有三種類型，分別是回轉刀架換刀、更換主軸頭換刀、帶刀庫自動換刀等方式。而刀庫可以是立式的，也可以是臥式的，下面就來說說數控雕刻機自動換刀的原理，一起來看吧。

　　數控雕刻機自動換刀的原理（不過一般有自動換刀系統的設備主要是加工中心了，但普通雕刻機中也有）

　　上面有說到，根據實現原理的不同，自動換刀有回轉刀架換刀、更換主軸頭換刀、帶刀庫自動換刀等方式。

　　回轉刀架換刀：類似分度工作臺，通過刀架定角度回轉實現新舊刀具的交換。

　　更換主軸頭換刀方式：首先將刀具放置于各個主軸頭上。通過轉塔的轉動更換主軸頭從而達到更換刀具的目的。這兩種方式設計簡單，換刀時間短，可靠性高。其缺點是儲備刀具數量有限，尤其是更換主軸頭換刀方式的主軸系統的剛度較差，所以僅僅適應于工序較少、精度要求不太高的機床。

　　帶刀庫自動換刀方式：由刀庫，選刀系統，刀具交換機構等部分構成，結構較復雜。該方法雖然有著換刀過程動作多，設計制造復雜等缺點，但由于其自動化程度高，因此在加工工序比較多的復雜零件時，被廣泛采用。

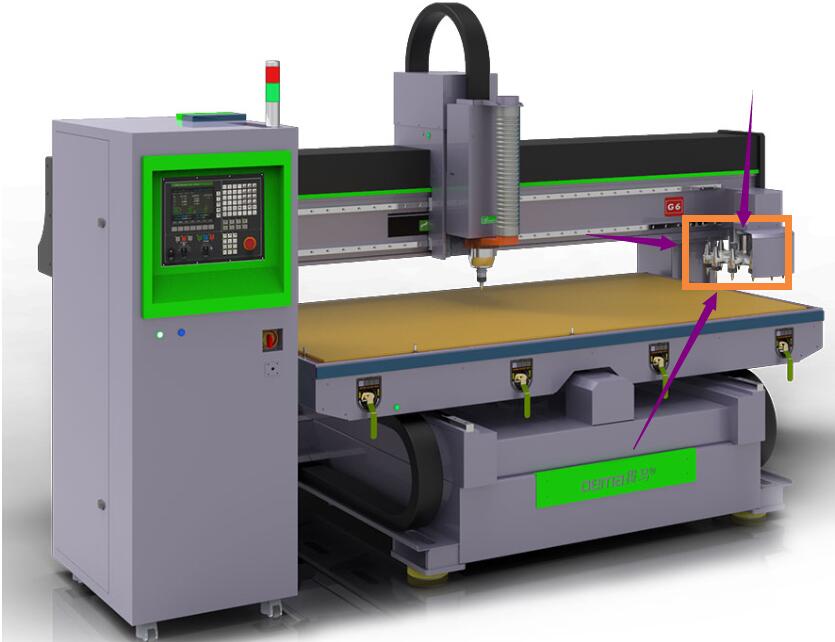

　　得馬數控旗下的G6加工中心，就擁有自動換刀系統，大大節省了批量加工時用手動換刀帶來的時耗與繁瑣，下圖即為得馬G6的刀庫位置圖，換刀時，刀庫會旋轉起來。

得馬G6自動換刀位置圖

　　自動換刀系統應當滿足的基本要求包括：

　　1.換刀時間短；

　　2.刀具重復定位精度高；

　　3.足夠的刀具儲存量；

　　4.刀庫占用空間少。

　　以上即為數控雕刻機自動換刀的原理全部內容，希望這篇文章對大家能夠有所幫助，其它雕刻機類相關知識，可參閱本站其它文章內容。
